気ままなシルバーウィーク中の一日

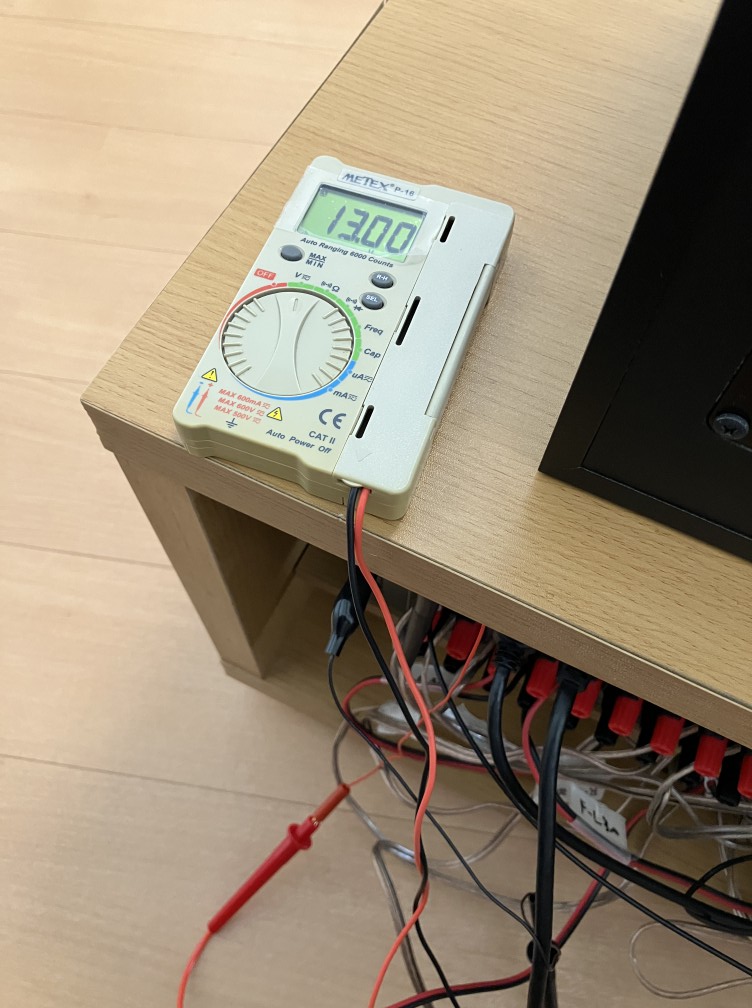

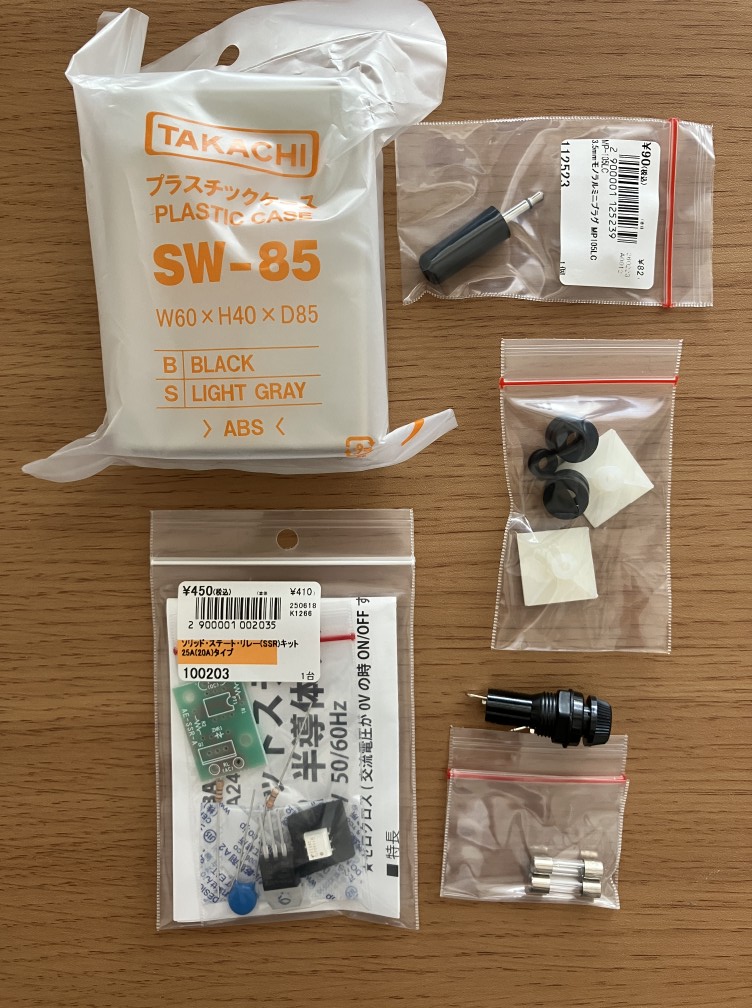

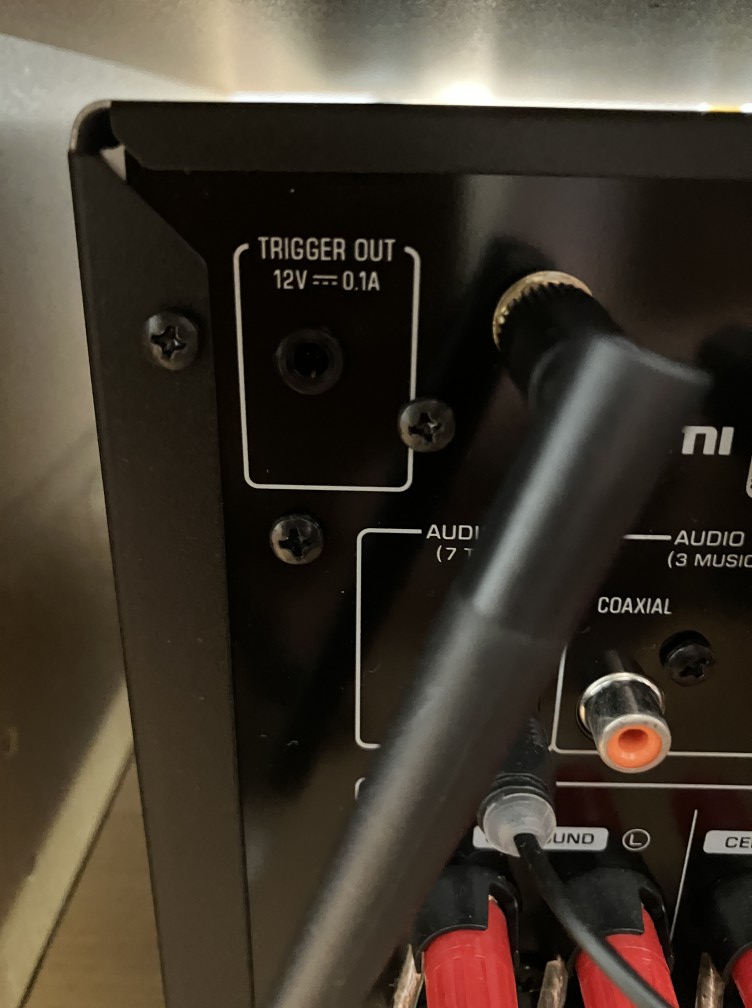

シルバーウィーク中に趣味の電子工作を少しだけやりました。私の部屋にはAVアンプとスーパーウーファーがあるのですが，AVアンプには電源ON時のトリガー出力があるのに，スーパーウーファーにはこのトリガーを受けて電源のON，OFFができるような機能がありません。そこで，秋月電子通商のキットを使って２つを連動させることにしました。もともと，このキットはPICとかラズパイなどのマイコンでAC100Vを制御するためのキットで，一次側（制御側）は５V程度に設定されています。今回のAVアンプのトリガーは12V（実測13V）なので，入力抵抗を計算し直すとともに，制御信号が入ったらパイロットランプ代わりにLEDがつくようにしました。

準備（頭の整理とケース加工）

私が普段やっている電子工作は普段はDC3.3～12V程度で，主にPICマイコンやアナログICなんかで計測機器を作ったりとかが主体です。今回は商用電源でキットを少し改造するので，頭の整理として回路図を作りました。kiCADっていう電子回路や基盤を作るための専用ソフトで描いています。以前はeagleってソフトを使っていましたが，無料版では作れる基板サイズに限界があるので，ここ10年くらは制限のないkiCADで回路図描いて基盤設計やってます。このあたりの設計の話は別の機会にしておきます。

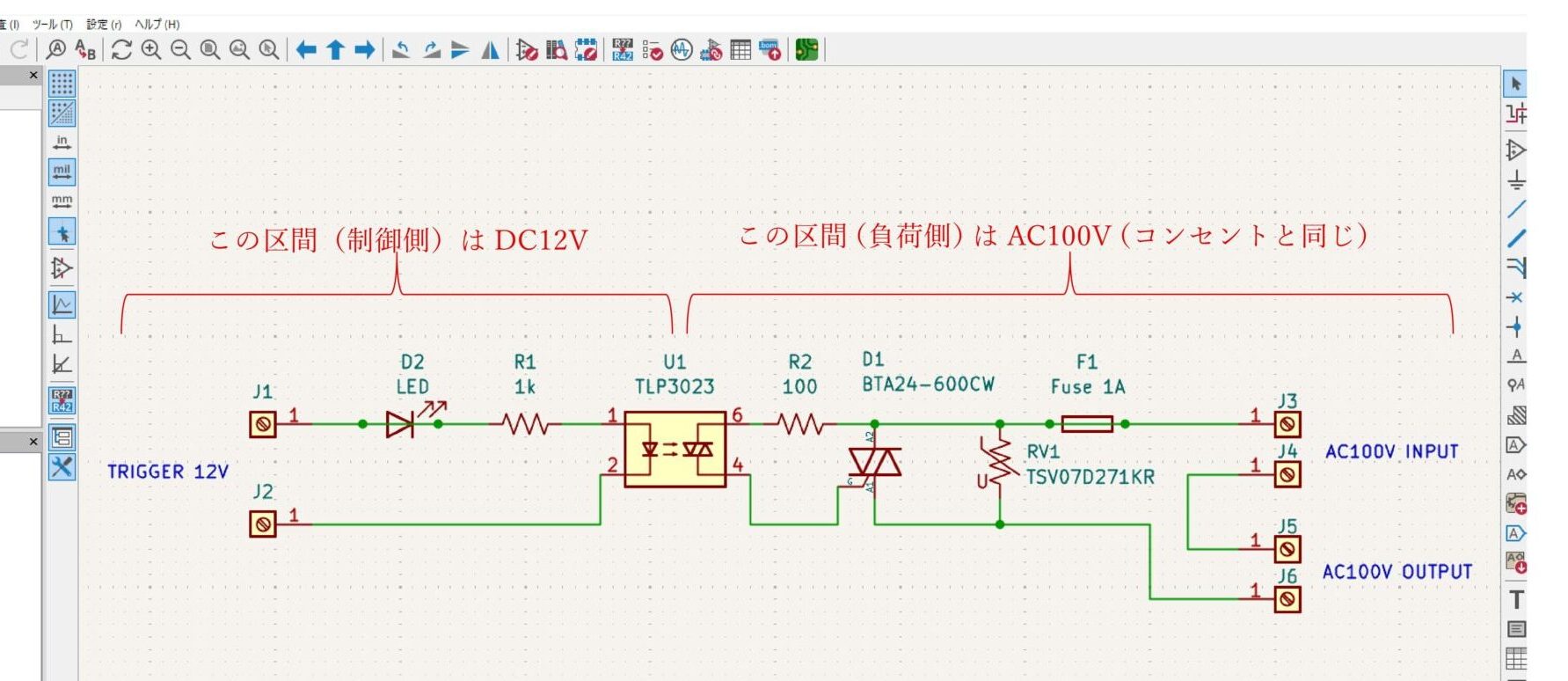

下図が回路図です。D2が追加したLED，R1の値をキットの330Ωから1kΩに変更しています。回路を簡単に説明すると，U1の左側がDC12Vで動作する制御側，右側がAC100Vの負荷側です。U1はフォト・トライアックといって内部にLEDが入っており，これが点灯すると負荷側がONになる仕組みです。このため，完全に絶縁された状態で商用電源を制御でき，安全です。R2はAC100VがONになったときに大きな電圧がかかってもU1やD1のゲートを保護できるように電流を制御する抵抗です。D1はトライアックで，ゲート（G）に100Vがかかると負荷が導通します。RV1はバリスタという，サージ電圧が入ったときにをアースに逃がす安全弁みたいなものです。

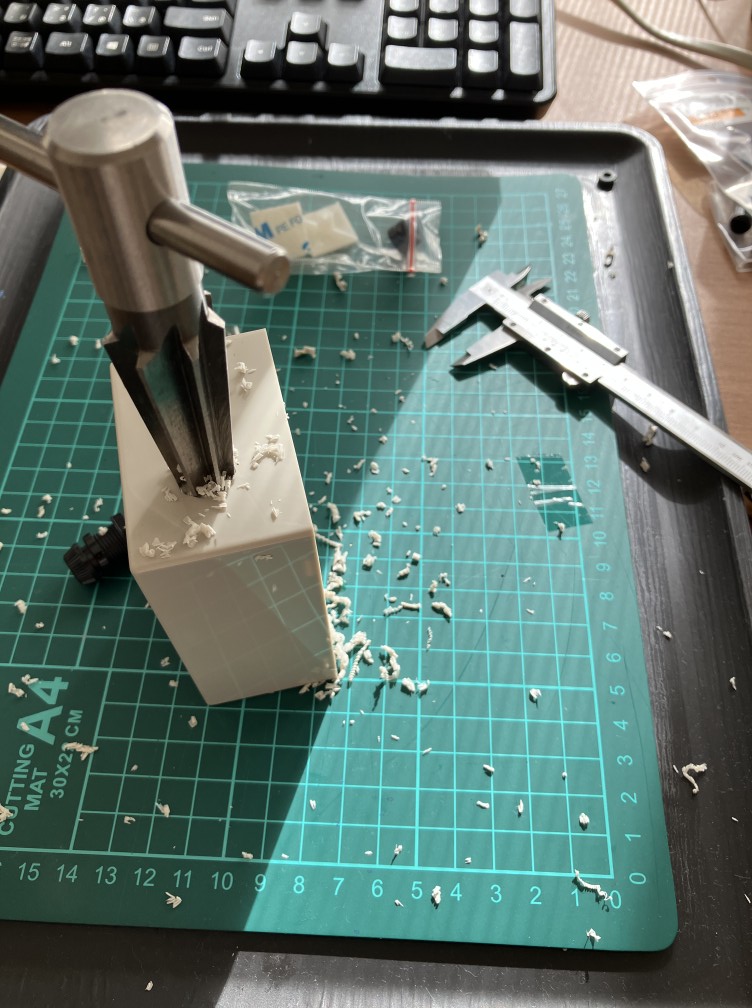

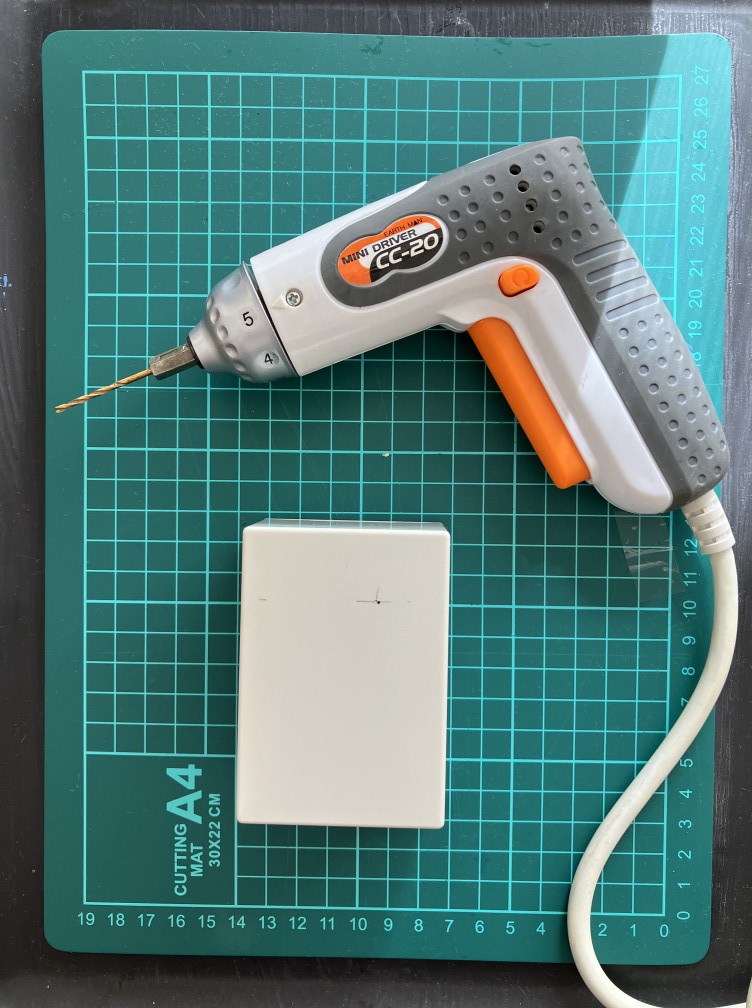

ケースをドリルやリーマで穴あけして加工していきます。ここは電気や電子回路の知識いりません。力仕事のみ。

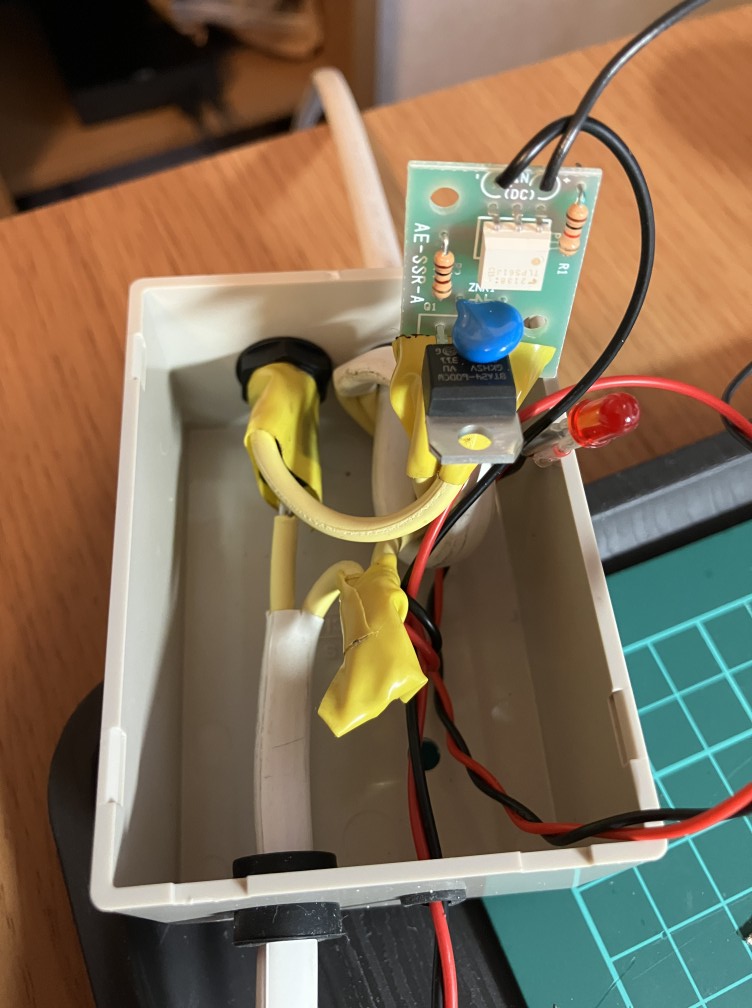

中身作成

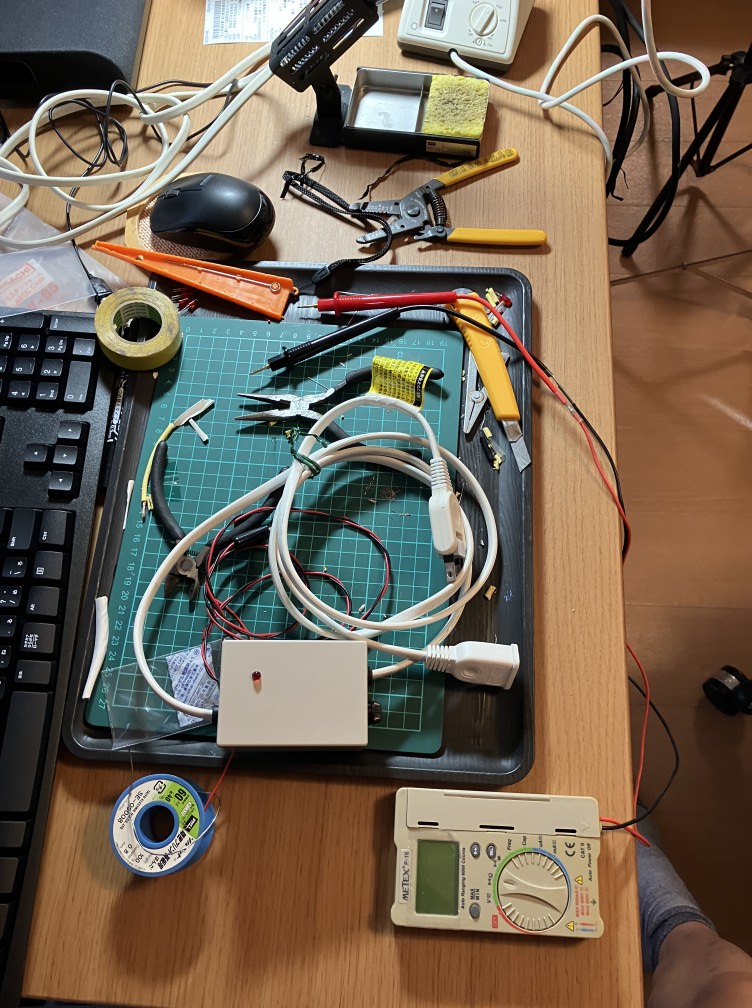

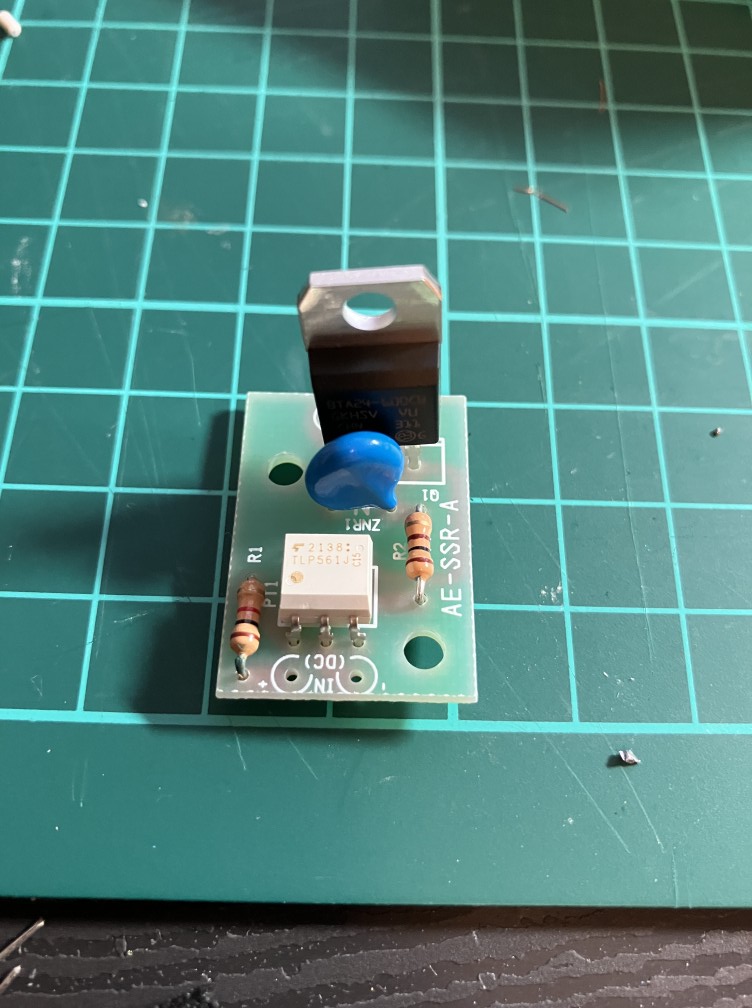

中身を作っていきます。はんだ付けと配線です。はんだ付けはサクサクいきますが，ACコードが太過ぎてケース内でうまく収まらず苦労しました。AC100Vを短絡させると大変なので，負荷側の絶縁処理は気を使いました。

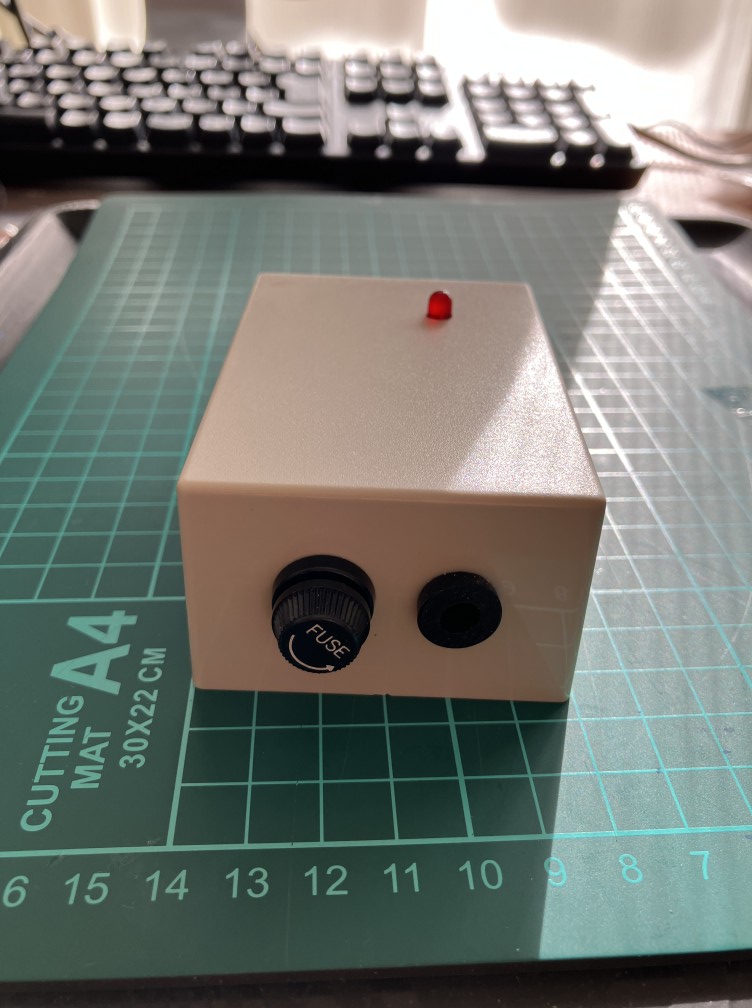

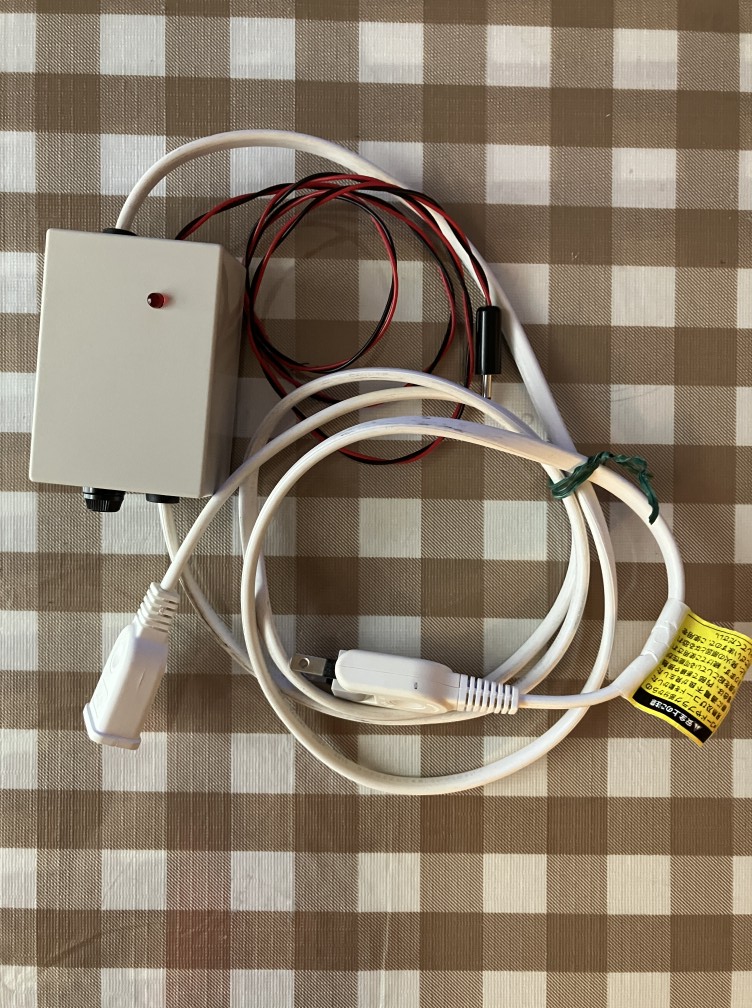

完成

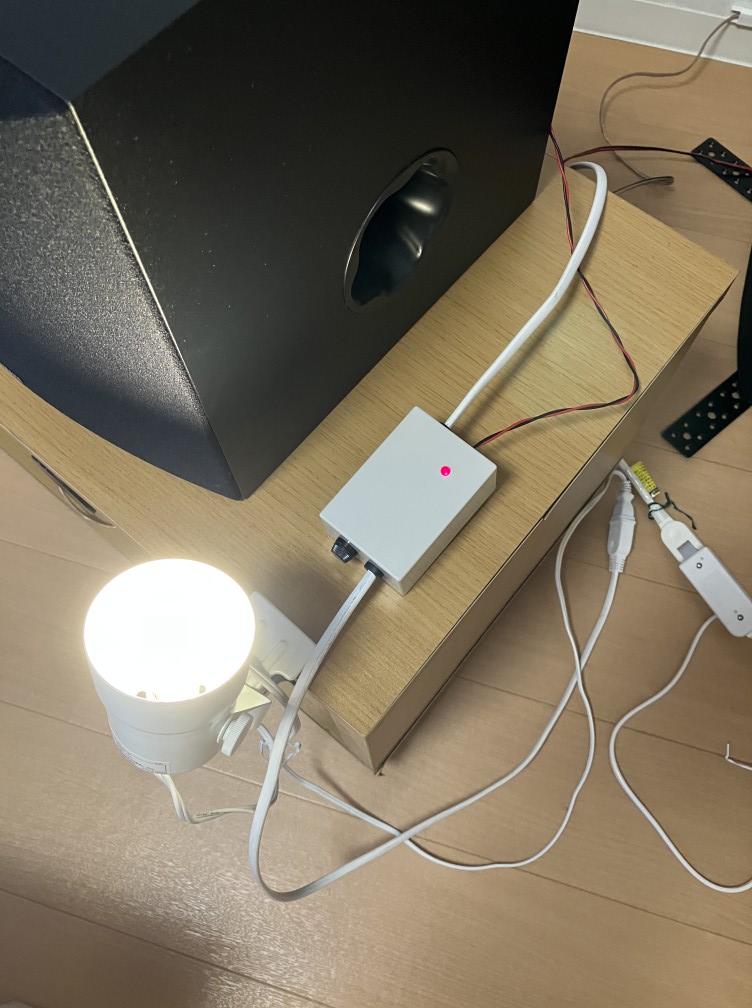

ケース加工も含め1日で終わりました。これでAVアンプのリモコンで電源を入れると，スーパーウーファーも連動して電源が入るし，AVアンプの電源を切るとスーパーウーファーの電源も切れます。いままで，ウーファーを使いたいときは，その度に裏面の電源ボタンを入り切りしていたので，リモコン一つでできるようになったのは隔世の使い勝手です。やっぱ一品物はいいですねぇ。

同じようなことは，パソコン用でPCの電流をモニタして負荷を連動できるACタップ（パソコン連動タップ）でもできる気がします。ただこのタップは値段が高いこと，確実性からいうとトリガー出力を使ったほうがスマートと思って今回作ってみました。今回の部品代は1000円くらいです。

なお，今回の工作は商用電源を使うので，もし「自分も作りたい！」って方は絶縁に十分注意して行ってください。
